自力式调节阀怎么选

自力式调节阀怎么选

依据 SH/T 3005—2016 §10.2

调节阀家族里最省事的一类：不接仪表空气，不接电，被调介质自己就是动力源。规范§10.2一共五条，把用在哪、选哪种、分哪类全部说完，本文按这个顺序过一遍。

一、用在哪

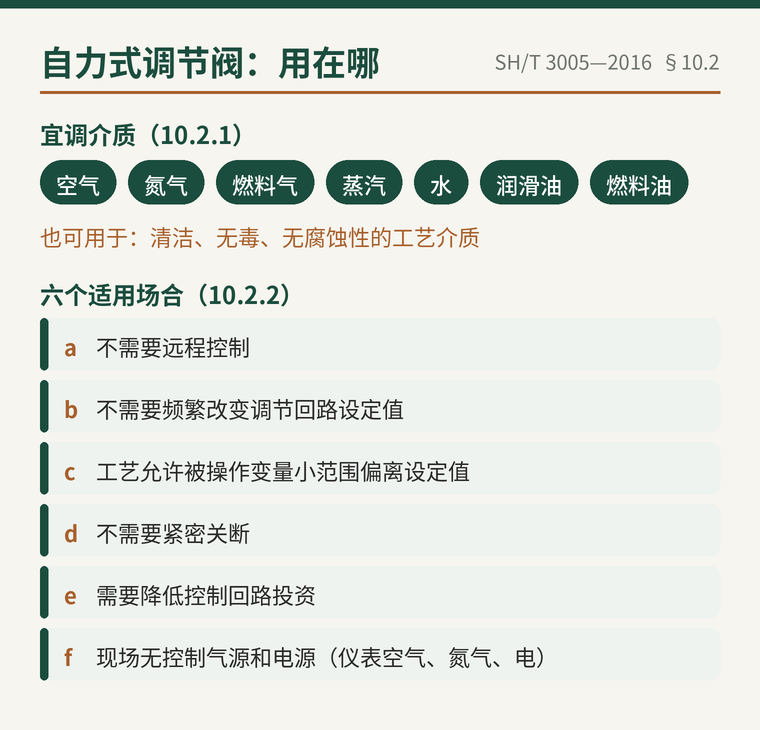

图1  适用介质与场合（§10.2.1、10.2.2）

六个场合里最值得注意的是f）：现场没有气源和电源照样能用，这是其他调节阀替代不了的。e）则点明另一个常见动机——公用工程管网上大量稳压点，用自力式比一套变送器＋控制器＋气动调节阀省得多。代价写在c）和d）里：允许小范围偏差、不指望紧密关断，精度和关断要求高的回路别用它。

二、选哪种

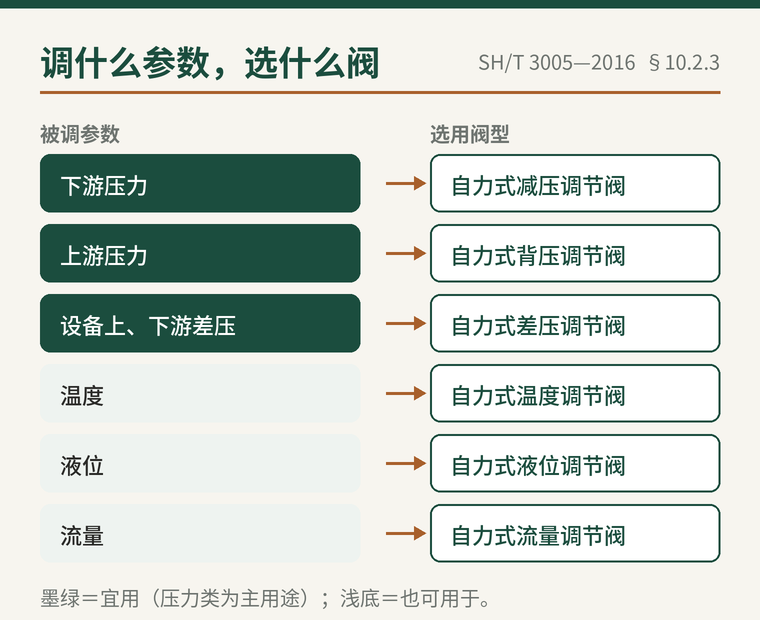

图2  按被调参数选阀型（§10.2.3）

条文的措辞有区分：调下游压力、上游压力和差压是宜用，调温度、液位和流量是也可用于——压力调节是它的本行，其余三类是兼职。命名很直白，调什么就叫什么阀，记住减压对下游、背压对上游这一对就不会选反。

三、分哪类

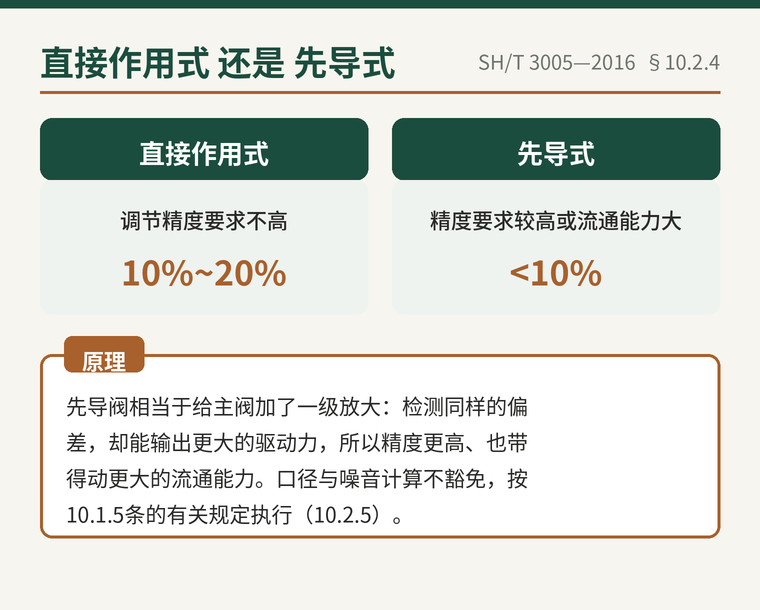

图3  直接作用式与先导式（§10.2.4、10.2.5）

小结

选型三步走：先用10.2.2的六个场合核对回路性质，满足才有资格用自力式；再按被调参数在六种阀型里对号入座；最后按精度和流通能力要求，在直接作用式与先导式之间定结构。三步走完，剩下的口径与噪音计算回到10.1节，和普通调节阀同一套算法。

本文内容依据 SH/T 3005—2016《石油化工自动化仪表选型设计规范》第10.2节整理。
