水中油分析仪选型

水中油分析仪选型

SH/T 3005—2016《石油化工自动化仪表选型设计规范》 9.3.6

  一  测量原理

规范规定，水中油分析仪宜采用紫外荧光式分析仪。其原理是利用油类中的芳烃组分受紫外光激发后会发射特征荧光，荧光强度与含油量成正比。

仪器用紫外光源照射水样，在与激发光垂直的方向上检测样品发出的荧光，由荧光强度反演水中的含油量。这种方法灵敏度高，适合测量水中极低浓度的油。

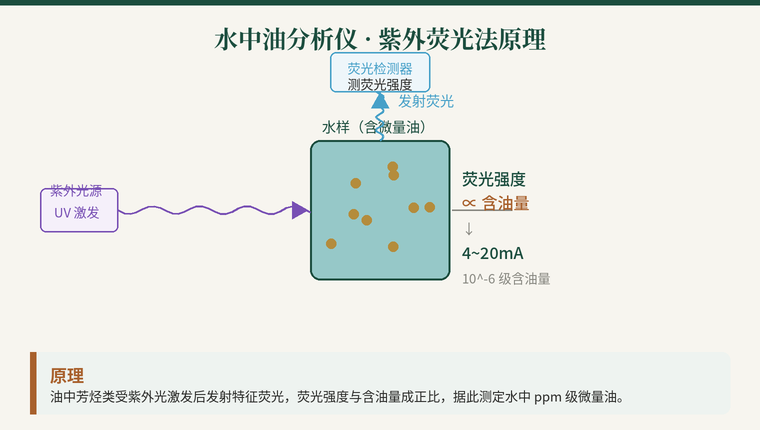

图1　水中油分析仪紫外荧光法原理

依据 9.3.6 b)

  二  适用范围

规范规定，水中油分析仪宜用于测量化学水、蒸汽凝液和处理后污水中的 10⁻⁶ 级含油量。

这三类介质都是对含油量有严格要求的水：化学水、蒸汽凝液若混入油会影响锅炉与汽轮机运行，处理后污水的含油量则关系到达标排放。10⁻⁶ 级即 ppm 量级，正对应紫外荧光法的高灵敏度优势。

  三  与油中水的区别

水中油与油中水是一对容易混淆的镜像概念，被测对象和所属条文都不同。

水中油测的是以水为主的介质中的微量油，属本条（9.3.6），宜用紫外荧光式。油中水测的是以油为主的介质中的微量水，属微量水分仪（9.2.6），常用电容式或红外式（这两类可测液体中的微量水分）。两者主次相反，仪表选型自然不同。

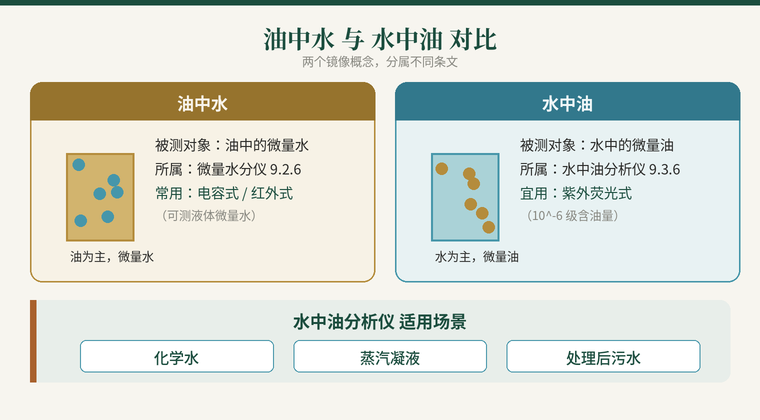

图2　油中水与水中油对比

选型要点
测“水中油”用紫外荧光式，对应化学水、蒸汽凝液、处理后污水的 ppm 级含油量。
测“油中水”属微量水分仪范畴，从电容式、红外式中选，二者均可测液体微量水。
判断主次是关键：以谁为连续相、测谁的微量含量，决定了走哪一条选型路线。

依据 9.3.6 a)；对比 9.2.6
