单座调节阀靠力关死，双座调节阀靠尺寸关死
——单座调节阀与双座调节阀，差的不只是一个阀芯
装置停工，操作员把一台 DN100 导热油调节阀关到 0%，阀位也显示全关。可半小时后，下游换热器的温度还在往上爬。
拆开一看，阀芯阀座完好。研磨装回，常温不漏，一到高温又漏。
这是一台双座阀。它没坏，它天生就关不严。
全文约 1774 字 ｜ 阅读约 4 分钟 ｜ 3 张原创图
01
一个座，还是两个座
单座阀：阀体里一个阀芯、一个阀座。阀芯往下走，把阀座的孔堵上，阀就关了。
双座阀：一根阀杆上串两个阀芯，对着两个阀座。介质进来后兵分两路，一路往上、一路往下穿过阀座，再在出口汇合。

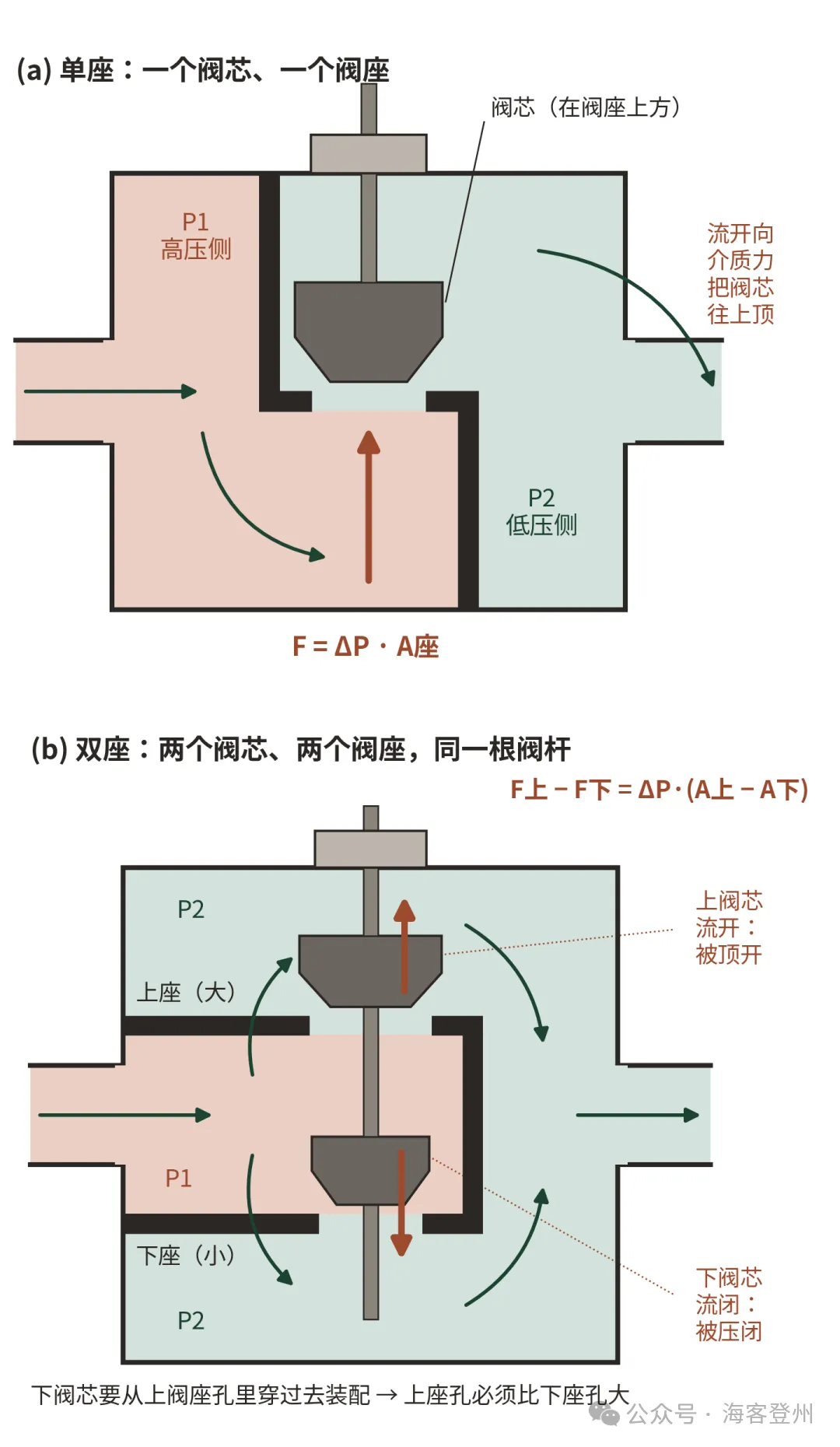

图 1 单座与双座调节阀结构示意
关键看图里铁锈红的箭头。单座阀的阀芯下面是高压、上面是低压，压差一直把阀芯往上顶。双座阀的上阀芯被往上顶，下阀芯被往下压，两股力方向相反，大部分抵消了。
· · ·
02
双座阀的本事：省力
算一笔账。DN100 的阀，关闭压差 1 MPa，单座阀的阀芯要顶住约 7.9 kN 的推力，相当于上面压着 800 kg 的东西。执行机构必须比这个力更大，才能把阀关住。

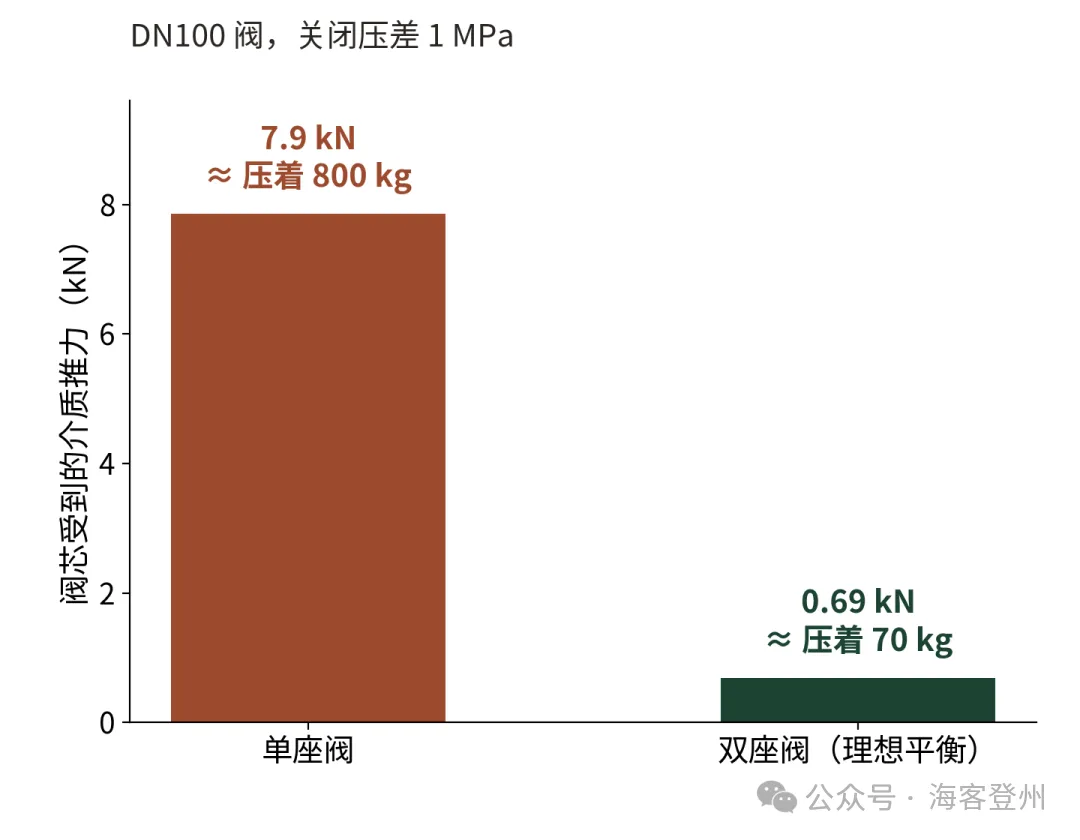

图 2 同样条件下，单座与双座阀芯受到的介质推力（双座按上下阀座 90/85 mm 示意）
双座阀的两股力互相抵消，只剩一个差值。为什么还剩差值？因为装配时下阀芯要从上阀座的孔里穿过去，上座必须比下座大一圈。按 90 mm 和 85 mm 算，剩下约 0.69 kN，差不多是一个成年人的体重。
国内资料里的 DN100 典型值：单座阀允许压差约 120 kPa，双座阀约 280 kPa。
※ 手册值只有单座的 2.3 倍，远不到理想计算的十倍。原因是阀门一开，高速流体会在阀芯上产生额外的力，两个阀芯受的这部分力抵消不干净。下阀芯在小开度时还容易被流体"吸"住又弹开，这就是双座阀小开度爱振荡的原因。
· · ·
03
双座阀的毛病：关不严
单座阀关闭，只有一对接触面。阀杆热胀了也不要紧，执行机构一直往下推，推到压实为止。它是靠力关死的。
双座阀关闭，要两个阀芯同时压实两个阀座。这就要求两个阀芯之间的距离，和两个阀座之间的距离，一丝不差。它是靠尺寸关死的。
打个比方：一把尺子上刻两个记号，要同时对准另一把尺子上的两个记号。常温下对准了，可两把尺子是不同材料做的，一加热伸长得不一样，记号就错开了。
双座阀正是这样。阀芯常用 316 不锈钢，阀体常用铸钢，受热后每米的伸长量不同。两座间距按 120 mm 估算（※ 示意取值），温度每升高 1 ℃，两个间距就差出约 0.5 μm；升高 200 ℃，差出约 0.1 mm，大约是一根半头发丝的粗细。
一个座压实了，另一个座就留着这道缝。※ 按缝隙大小估算，要达到 IV 级的密封，缝隙得小于 2 μm，温度偏离装配时 3~4 ℃ 就守不住了。想靠执行机构硬压，把阀芯压变形去贴合，需要的力是常规执行机构的几十倍。
美国标准 ANSI/FCI 70-2 定义 II 级泄漏（允许漏额定流量的 0.5%）时，点名的典型阀型就是双座阀。
力可以加，
尺寸不会等你。
· · ·
04
0.5% 到底漏多少
百分比听着小，换成体积就不一样了。以 DN100 阀、0.35 MPa 压差的水为例：

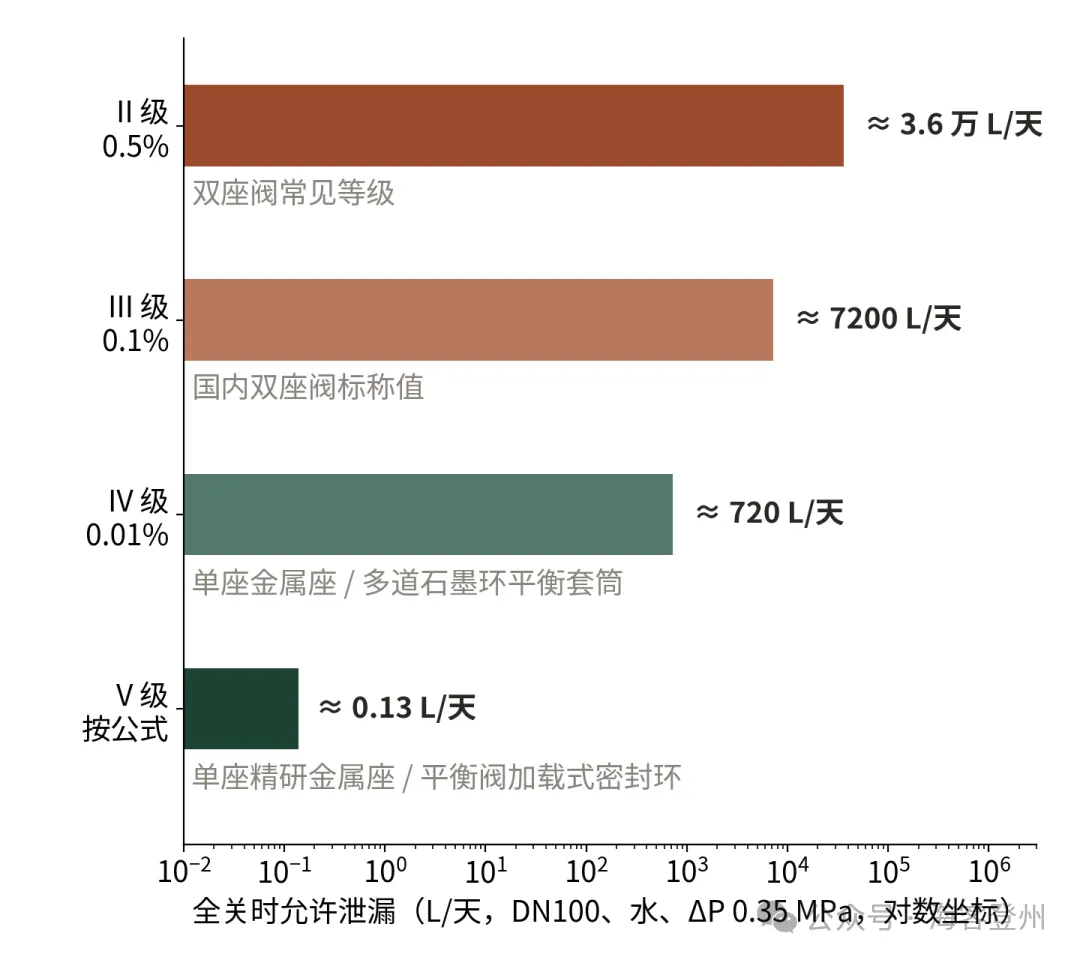

图 3 DN100 阀各泄漏等级全关时一天允许漏多少（水，ΔP 0.35 MPa）
II 级一天能漏约 36 吨水，IV 级约 0.7 吨，V 级只有约 0.13 升。结论很简单：双座阀可以调节，不能隔离。靠它关死来保安全、防串料的地方，都不能用双座阀。
· · ·
05
怎么选
单座调节阀 优点 关得严，结构简单，小开度稳定 缺点 介质推力大，大口径、大压差吃力 适合 中小口径、压差不大、要求关严 | 双座调节阀 优点 推力小，同口径流量大两成以上 缺点 关不严，小开度易振荡，流道复杂易堵 适合 压差较大、只调节不关断、温度稳定 |
如今新装置已很少选双座阀，它的位置被平衡式套筒阀接走了：只有一个阀座，阀塞上开平衡孔来抵消压力。它多了一道密封环要防漏，但这道环能靠材料解决，做到 IV 级甚至 V 级。
▍三条选型口诀
▪先问要不要关断：要关断，不选双座阀
▪单座阀大口径、大压差，要按 F = ΔP × 阀座面积 核算执行机构推力
▪在役双座阀高温内漏，别反复研磨，也别加大弹簧硬压；需要隔离就另加切断阀
▽ 参考资料（6 项）
[1] ANSI/FCI 70-2《Control Valve Seat Leakage》
[2] IEC 60534-4《工业过程控制阀 第 4 部分：检验和例行试验》（对应 GB/T 17213.4）
[3] GB/T 4213-2008《气动调节阀》
[4] T. R. Kuphaldt《Lessons in Industrial Instrumentation》，Control Valves: Sliding-stem Valves（CC BY 4.0）
[5] Emerson Fisher easy-e ED 控制阀产品资料（石墨活塞环 IV 级、C 形密封 V 级）
[6] 上海自动化仪表有限公司技术文章《面对众多的调节阀你知道怎么进行正确的选择吗》（DN100 单座/双座典型参数）
※ 标注处为作者基于公开资料的推断或示意取值，非标准条文或厂家数据。
聊聊你的现场
你们装置里还有在役的双座阀吗？有没有被拿去当切断阀用过？欢迎留言。
