一、工具简介

本工具用于快速查询世伟洛克（Swagelok）卡套管在不同材质、外径、壁厚组合下的建议可允许工作压力，并支持高温修正与供气服务（气体介质）适用性判断。数据全部来自世伟洛克官方目录 MS-01-107CN，覆盖 13 种材质、共 25 张压力表、845 个压力额定值。

核心功能

•单位制切换：英制（in. / psig）与公制（mm / bar）一键互换。

•13 种材质：碳钢、不锈钢、铜、铝、合金 400 / C-276 / 20 / 600 / 825 / 625 / 6Mo、钛 2 级、合金 2507。

•高温修正：按使用温度（93～537°C）自动乘以材质对应的降低系数。

•供气服务判断：自动识别当前壁厚是否处于阴影区，提示气体介质是否适用。

•一键复制：将查询结果整理为文本，便于记录与分享。

二、快速上手（四步查询）

完成一次查询只需四步：选单位制 → 选材质 → 选外径 → 选壁厚，结果即时显示。

第 1 步：选择单位制

页面顶部为单位制切换。点击 「英制 in. / psig」 或 「公制 mm / bar」 切换。切换后，下方外径、壁厚、压力单位会同步变化。

第 2 步：选择卡套管材质

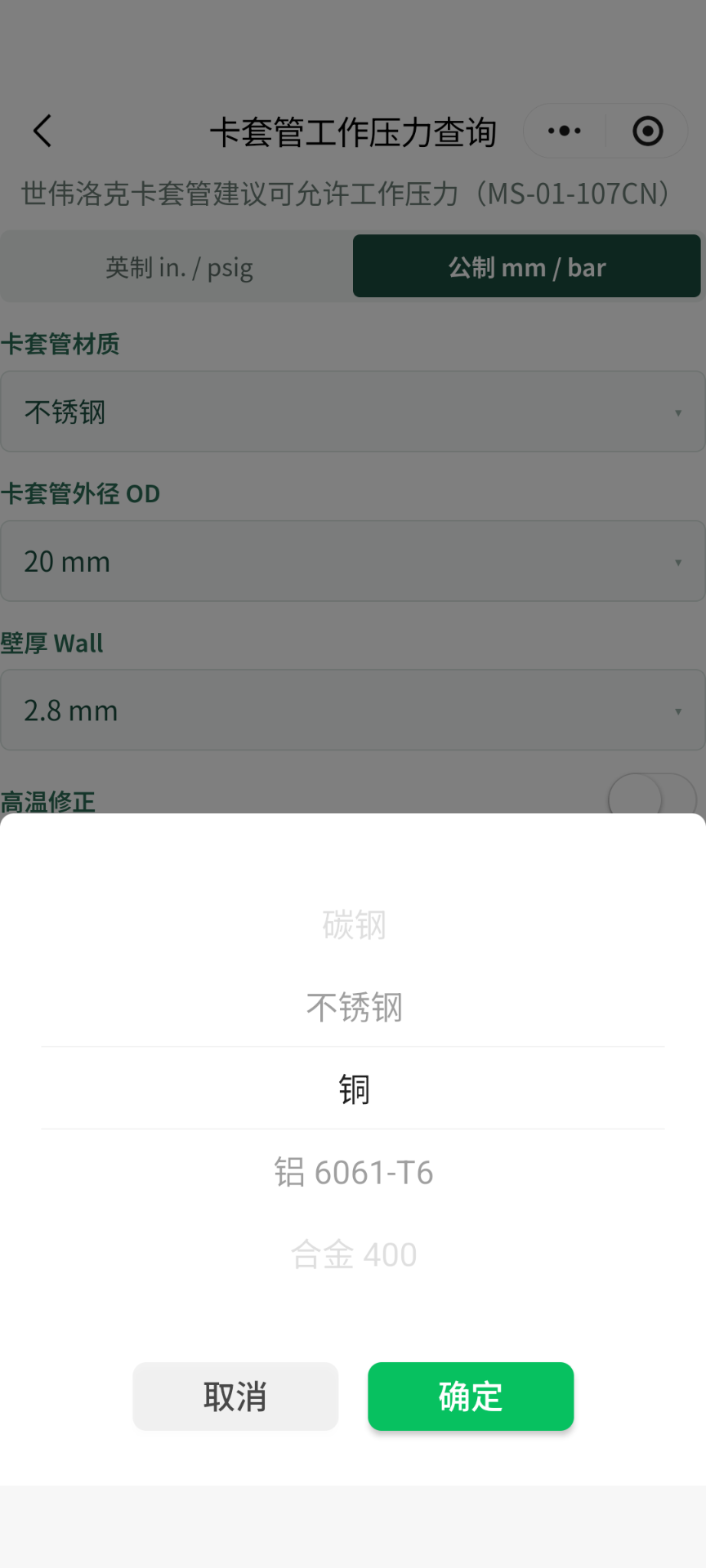

点击 「卡套管材质」 下拉框，从 13 种材质中选择。

第 3 步：选择外径

点击 「卡套管外径 OD」 下拉框选择外径。可选范围随材质与单位制变化。

第 4 步：选择壁厚

点击 「壁厚 Wall」 下拉框。此处只列出当前外径下有额定值的壁厚，避免选到无效组合。

查看结果

选定壁厚后，结果卡片立即显示，包含：

•规格摘要：材质 · 外径 · 壁厚。

•常温额定：-28～37°C 条件下的工作压力。

•供气服务提示：该壁厚是否适用于气体介质（见第四章）。

•依据说明：该材质的 S 值与适用标准。

三、高温修正

表中常温额定值适用于 -28～37°C。当介质温度更高时，需乘以材质对应的高温降低系数。

操作步骤

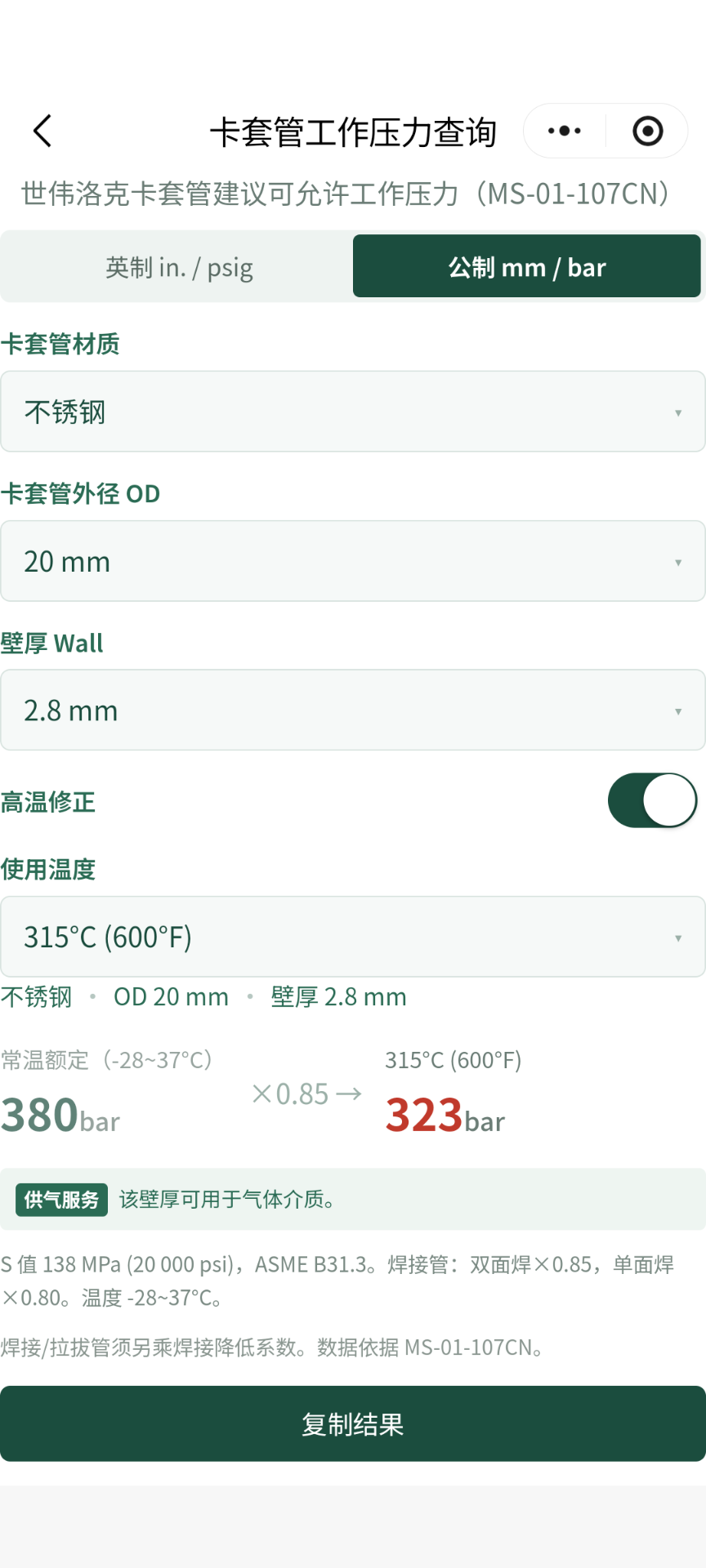

1.打开结果卡片下方的 「高温修正」 开关。

2.在 「使用温度」 下拉框中选择温度档位。

3.结果区显示：常温额定值 × 系数 → 修正后压力。

可选温度档位

温度档位为：93°C（200°F）、204°C（400°F）、315°C（600°F）、426°C（800°F）、537°C（1000°F）。可选档位随材质不同而变化（部分材质高温档位较少）。

四、供气服务（气体介质）判断

气体（空气、氢、氦、氮等）分子细小，可从极细的泄漏通道逸出。薄壁管对卡套作用的阻力小，补偿表面缺陷的能力弱。因此目录对每张压力表标注了阴影区——即同一外径下偏薄的壁厚档位，气体介质应避开。

工具如何提示

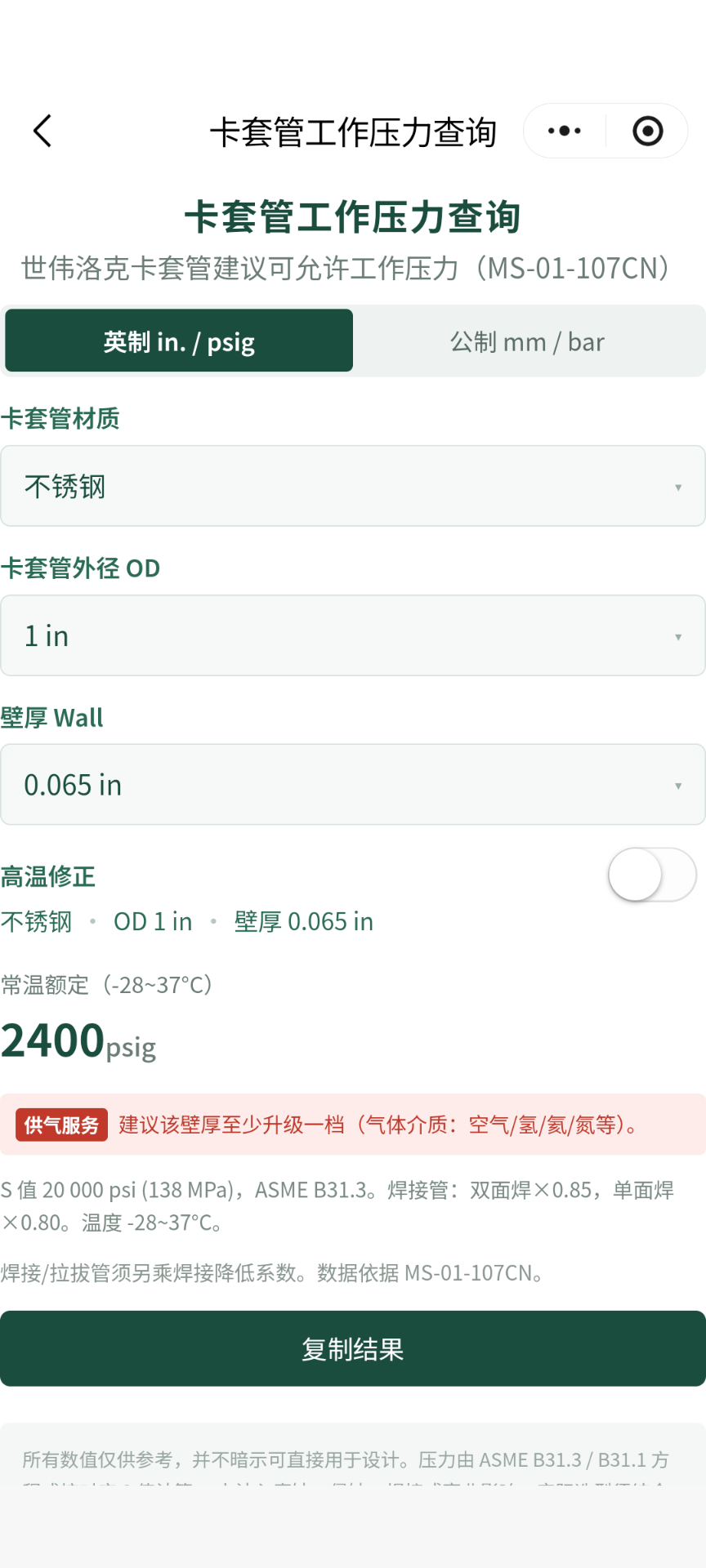

选定壁厚后，结果卡片会根据该壁厚是否处于阴影区，给出两种提示之一：

五、复制结果

点击结果卡片底部的 「复制结果」 按钮，工具会将完整查询信息复制到剪贴板，包含材质、外径、壁厚、常温额定、（如开启）高温修正、供气服务状态与数据依据。

复制内容示例

六、注意事项

•所有数值仅供参考，不得直接用于设计。压力由 ASME B31.3 / B31.1 方程式按对应 S 值计算，未计入腐蚀、侵蚀、焊接或弯曲影响。

•焊接或拉拔卡套管须另乘焊接降低系数（双面焊 ×0.85，单面焊 ×0.80），工具给出的为基础额定值。

•供气服务请结合阴影区提示选用较厚壁厚，并严格遵守安装说明。

•实际选型须结合系统设计、材料相容性、安装与维护条件，由设计者与使用者负责。

•数据依据为世伟洛克卡套管目录 MS-01-107CN，如有更新请以最新版目录为准。
