蒸汽调节阀为什么是“系统活”不是“阀的活”
电厂和化工里的蒸汽，常常需要既降压又降温。第七章讲的就是这套——从最基础的减温器喷水，到把减压减温合进一个阀的蒸汽调节阀，再到保护汽轮机的旁路系统。和前几章不同，这一章反复强调一件事：减温器不是终端控制元件，它的性能取决于整个系统环境，不能只盯着设备本身。
一、减温的本质：精准喷水
减温器把经过控制的、定量的水喷进蒸汽流，让蒸汽降温到接近饱和。过热蒸汽是极佳的机械能源，但多数热转换应用里，减温后反而更好用——精确控温能改善热效率、消除调节中的意外过热、保护下游产品和设备。

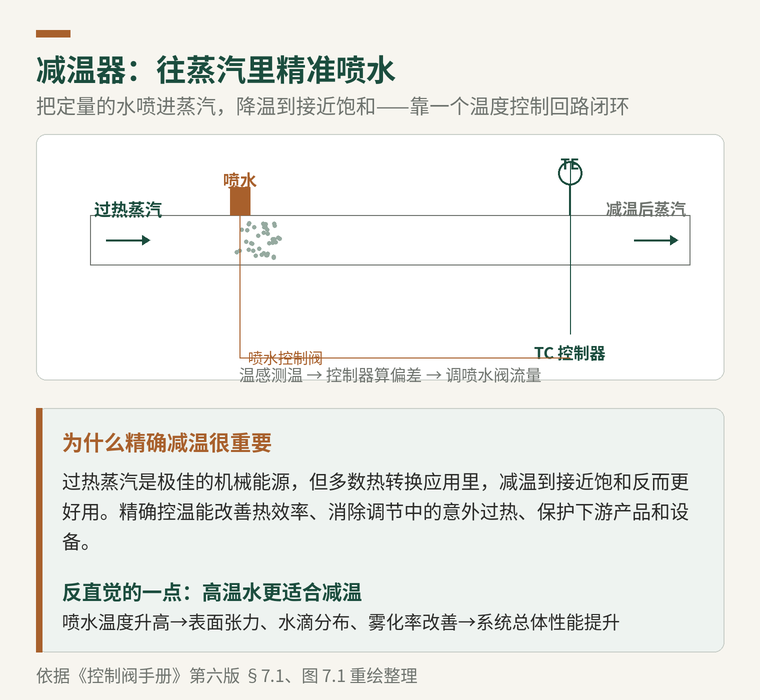

图 1 减温原理与温度控制回路（依据 §7.1、图 7.1 重绘）
控制靠一个闭环回路：下游温度传感器测温，控制器算出与设定点的偏差，传送装置据此调节喷水阀流量。有个反直觉的事实值得记住——高温水更适合减温，因为喷水温度升高会改善表面张力、水滴分布和雾化率，整体性能反而提升。
《控制阀手册》第六版 §7.1
二、成败在系统，不在设备
减温器选型最容易踩的坑，是只挑设备、不看环境。手册列了一串影响性能的物理参数，每一个都可能让一台好减温器失效。

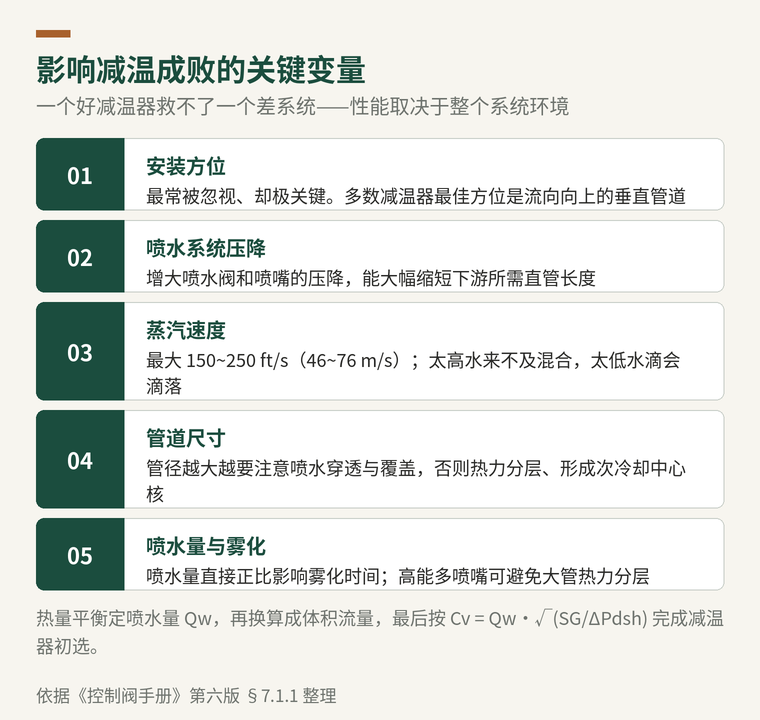

图 2 影响减温性能的关键变量（依据 §7.1.1 整理）
工程视角 减温器装在哪比装什么更重要（§7.1.1）
安装方位是最常被忽视、却极关键的因素——对大多数减温器，最佳方位是流向向上的垂直管道，这和现场常见的装法恰好不同。
管径大了还会出热力分层：单点喷射喷嘴能量不够，水吹不到整个流动截面，就形成被过热蒸汽笼罩的次冷却中心核。高能多喷嘴减温器装在大管里能避免这个问题。
一句话总结手册的态度：一个好的减温器不能防止一个差系统的失败。
蒸汽速度也有明确窗口：最大 150~250 ft/s（46~76 m/s），太高水来不及在遇到弯头前混合，太低则水滴从悬浮中滴落。选型时先用热量平衡算出喷水量 Qw，换算成体积流量，再按 Cv 公式完成初选。
三、五种减温器，按可调比排队
减温器型式的核心区别在可调比（最大与最小可控流量之比）和能适应的最低蒸汽速度。从固定喷嘴到蒸汽辅助雾化，能力差出十倍。

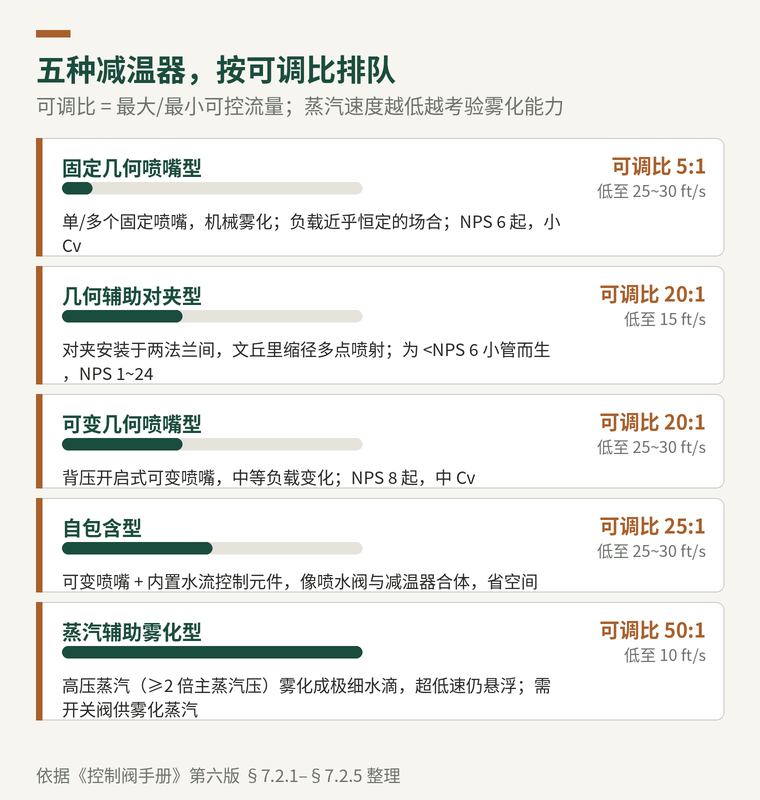

图 3 五种减温器型式的可调比与适用蒸汽速度（依据 §7.2 整理）
逻辑很清晰：固定几何喷嘴型最简单（可调比 5:1），适合负载近乎恒定；可变几何、自包含型靠背压开启喷嘴把可调比做到 20:1、25:1；蒸汽辅助雾化型用高压蒸汽（通常两倍主蒸汽压以上）把水雾化成极细水滴，蒸汽速度低至 10 ft/s 仍能彻底汽化，可调比高达 50:1，但代价是要额外一个开关阀供雾化蒸汽。几何辅助对夹型则是为装不下插入式减温器的小管（
《控制阀手册》第六版 §7.2.1–§7.2.5
四、蒸汽调节阀：减压减温合一
当工况要求同时大幅降压和降温时，把两个功能合进一个阀就成了更优解。蒸汽调节阀代表了最先进的蒸汽温压控制技术——因为高进口温压，它的阀体最好用锻造组合制造，能承受更高设计应力，还能方便地配不同压力等级的进出口连接端。

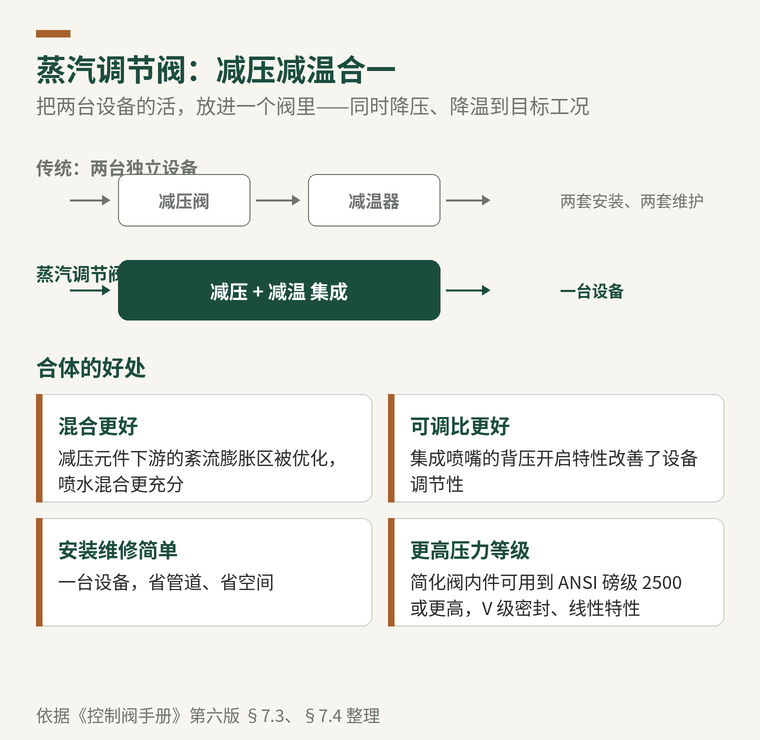

图 4 蒸汽调节阀相比两台独立设备的优势（依据 §7.3、§7.4 整理）
合体的好处不只是省地方：减压元件下游的紊流膨胀区被优化，喷水混合更充分；集成喷嘴的背压开启特性改善了可调比。结构上简化的阀内件可用到 ANSI 磅级 2500 或更高，平衡阀塞提供 V 级密封和线性特性，配高性能气动活塞执行机构和数字阀门控制器能在 2 秒内完成全行程。需要时它也能拆成分散部件——压力控制在阀体内完成，减温放到下游的蒸汽冷却器里。
《控制阀手册》第六版 §7.4
五、汽轮机旁路：给蒸汽留条备用路
汽轮机旁路系统让锅炉能独立于汽轮机运行。民用电厂一天内要在最小负荷和满负荷之间反复快速切换，没有旁路，锅炉、汽轮机、冷凝器根本跟不上这种变化。旁路不仅给蒸汽提供另一条通道，还把蒸汽调到与汽轮机膨胀后相同的压力和温度，从而保护这些昂贵设备免受热力和压力波动损坏。

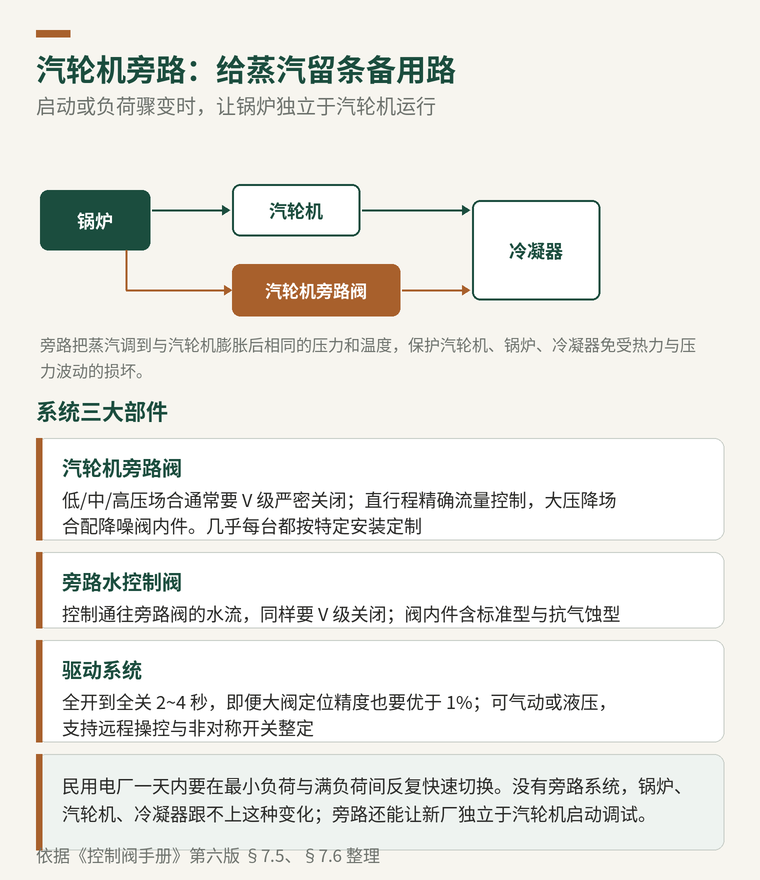

图 5 汽轮机旁路系统的流程与三大部件（依据 §7.5、§7.6 整理）
系统由三个部件组成。旁路阀通常要 V 级严密关闭，按特定安装定制，几乎没有两台是一样的，大压降场合配降噪阀内件。旁路水控制阀控制通往旁路阀的水流，同样要 V 级关闭，阀内件含标准型和抗气蚀型。驱动系统是关键——为保护汽轮机免受瞬变损坏，阀门全开到全关通常要 2~4 秒，即便是非常大的阀，定位精度也要优于 1%，气动或液压方案都可以，还需支持远程操控和开关时间独立的非对称整定。
《控制阀手册》第六版 §7.6
小结
这一章的主线是“从分到合”：减温器单独喷水降温，靠的是温度闭环和正确的系统设计——记住安装方位、蒸汽速度窗口、可调比这三件事，比记型号更有用；蒸汽调节阀把减压减温合进一个锻造阀体，换来更好的混合、可调比和更高的压力等级；汽轮机旁路则是系统层面的保护，旁路阀、水控制阀、驱动系统三者协同，核心诉求是 V 级关闭加上 2~4 秒、优于 1% 的快速精确动作。蒸汽调节从来不是单台阀的事，而是整个系统的事——这是第七章最想让人记住的一句话。
