七种主流原理微量水分析仪
微量水分怎么测？
七种主流原理的能力边界与选型逻辑
做天然气、电子气、SF₆ 开关柜、锂电干房这些场合的人，迟早会被一个问题卡住：同样是测水分，有的仪表报 ppm，有的报露点，有的几千块，有的几十万，到底差在哪。把名词摊开看，无非是「水分子怎么变成一个可读信号」这一件事，七种主流原理走了三条完全不同的路。

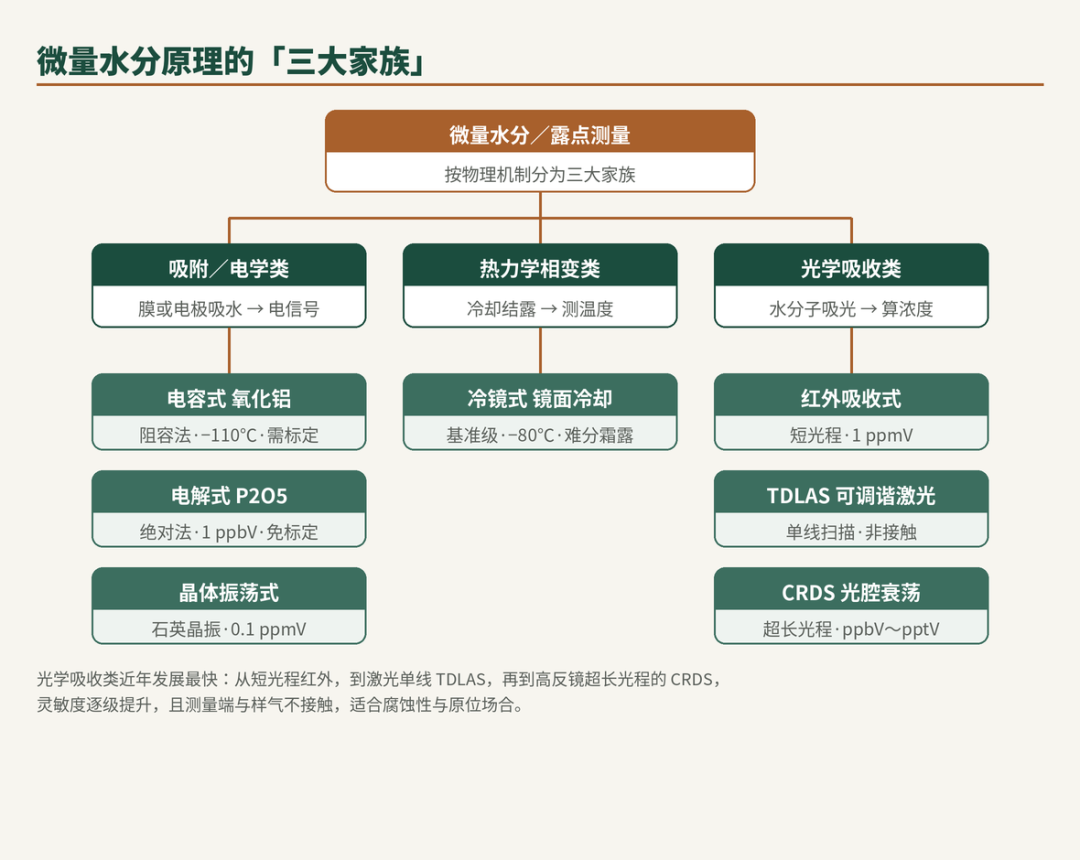

图1 按物理机制划分的三大家族
一、吸附／电学类：让水分子改变电信号
电容式（氧化铝／阻容法） 在导电基体上沉积多孔氧化铝薄层，再镀一层透气金膜构成电容。水汽穿过金膜被氧化铝吸附，电容的阻抗随水汽分压变化，换算即得露点。它对水有极强选择性，对烃类、CO、CO₂ 几乎不响应，干端能力可探到 −110 ℃ 量级。
它的代价
属相对法，敏感膜会随时间漂移，必须定期回厂校准、无法在线标定；遇氨、SO₃、氯会损坏，高湿冷凝一旦受损功能难恢复。便宜、好用、铺得开，但精度账要算在维护周期上。
电解式（P2O5 五氧化二磷） 两根铂电极间涂一层吸湿性极强的磷酸膜，样气定流量通过时水分被全部吸收并电解为氢和氧，P₂O₅ 再生循环。按法拉第定律，电解电流正比于水含量——这是一种绝对测量法，不依赖标定，检测下限可达 1 ppbV。可耐 Cl₂、HCl、H₂S、SF₆ 等酸性气与各类惰性气。
用它的前提
不能测氨等会与磷酸反应的碱性气；必须保证恒定流量，否则电流读数失真。它的「绝对」二字值钱，但工况边界很硬。
晶体振荡式（石英晶振） 石英晶振表面涂吸湿膜，吸水后质量增加使谐振频率下降，频率偏移对应水含量，干端约 0.1 ppmV。响应快、体积小。短板是吸附膜会老化、对温度敏感需补偿，同样属需标定的相对法。
二、热力学相变类：把水「逼」出来直接测温
冷镜式（镜面冷却法） 这条路最朴素也最权威。让一面光洁镜面降温，镜面温度高于露点时光几乎全反射；降到露点瞬间镜面结露，反射光出现漫散射、强度骤降，控制回路据此锁定镜面温度，紧贴镜背的铂电阻读出的就是露点。它不靠任何吸附介质，直接量「温度」这个基本物理量。

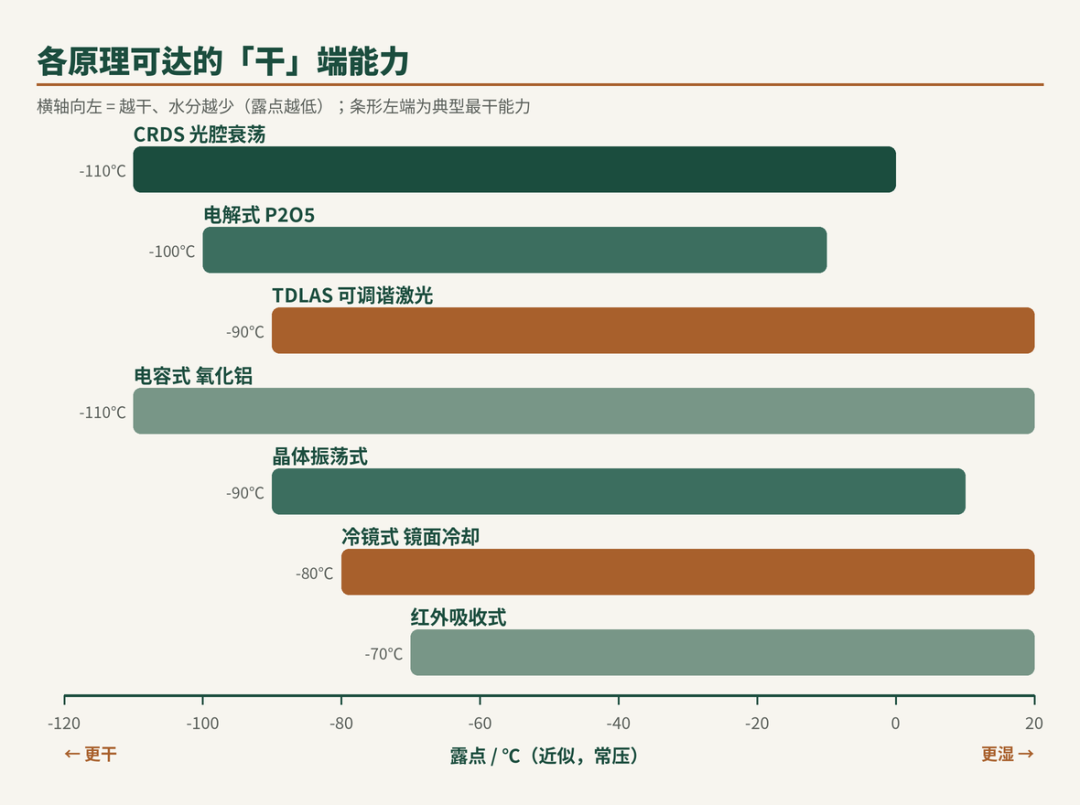

图2 各原理可达的「干」端能力（露点近似值）
为什么它贵、却仍是基准
冷镜法测量范围宽、精度高，被广泛用于标准传递与量值溯源；但光学镜面极易受污染物和灰尘影响，0～−20 ℃ 区间还难以区分过冷水与霜，需配镜面清洗、内窥观察等辅助。整套设备昂贵、需有经验的人维护，更适合实验室与标定室，而非脏污现场长期在线。常压下普通热电制冷约到 −80 ℃，再低需多级或机械复合制冷。
三、光学吸收类：水分子吸光，从光的变化反推浓度
水分子在近红外有一组特征吸收线。让光穿过样气，测被吸收掉多少，按朗伯-比尔定律就能算浓度。这条路的全部进化，都围绕一个核心矛盾：水越微量，吸收越微弱，越难测——于是想方设法把光与水的作用光程做长。
红外吸收式 最直接的实现，光单次穿过样品池。结构简单，但光程短、灵敏度有限，通常到 ppm 级，且对样品洁净度敏感、易受背景气交叉干扰。
TDLAS（可调谐二极管激光吸收光谱） 用半导体激光器，谱线宽度远窄于气体吸收线，能扫出单条吸收线。关键技巧是挑一条「附近没有背景气吸收线」的水吸收峰，从根上避开交叉干扰；再配合波长调制与谐波检测压低噪声。可做就地直接测量，无需取样预处理，响应快、维护少，适合高温多尘腐蚀气氛。
CRDS（光腔衰荡光谱） 把激光关进两面（或多面）反射率 99.9% 以上的高反镜腔里来回反射上万次，等效光程做到几公里。它测的不是光强，而是激光切断后腔内光衰减到 1/e 所需的「衰荡时间」，由衰荡时间直接算吸收——这让它成为绝对测量法，不受激光功率长年衰减影响，灵敏度可达 ppbV 乃至 pptV。传感器的激光、检波器与样气不接触，耐腐蚀，长期稳定。
光学家族的统一逻辑
红外、TDLAS、CRDS 是同一条技术线上灵敏度逐级抬升的三代：光程从「一次穿过」到「单线激光」再到「高反镜上万次折返」。代价是结构越来越精密、高反镜与激光器成本越来越高。
四、放在一张表里对比

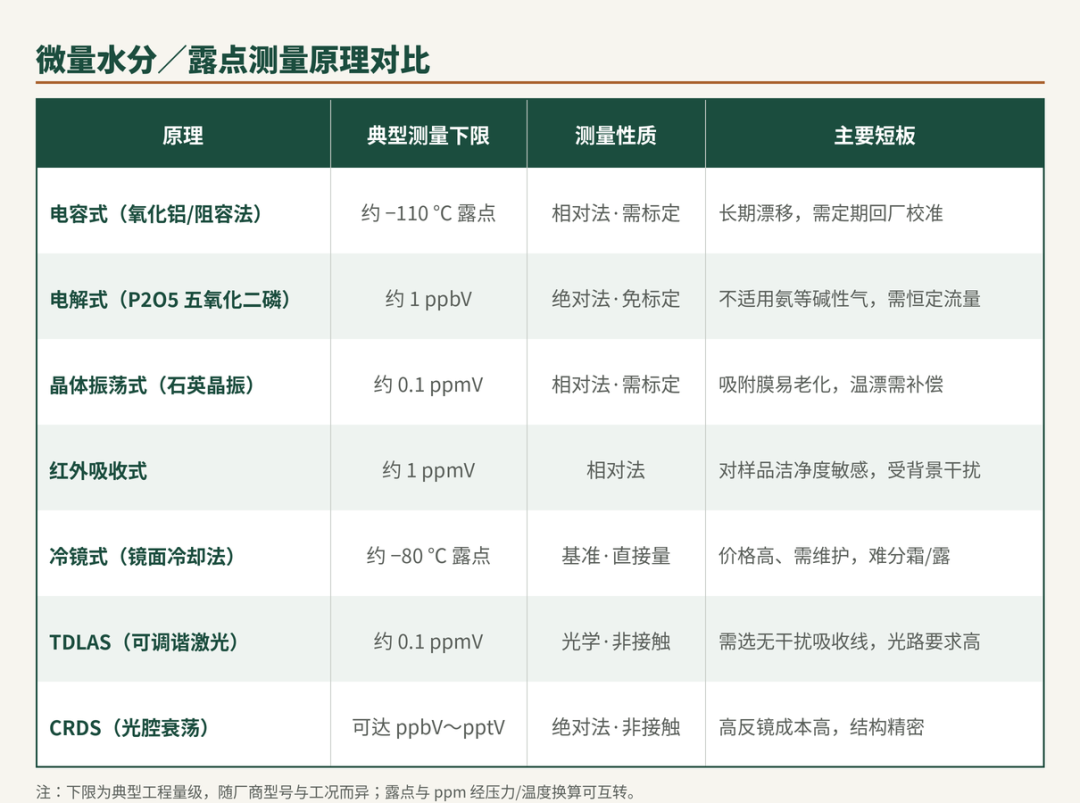

图3 七种原理对比一览
小结：先问三个问题，再挑原理
选型不必从「哪种最先进」入手，而是反过来用三个问题筛：
一问性质。要做量值溯源或标定基准，优先冷镜；要现场免标定的可信读数，优先绝对法的电解式或 CRDS；只是过程监控、容忍漂移与定期校准，电容式最省。
二问介质。碱性气（氨）直接排除电解式；强腐蚀或不便取样的工况，光学非接触的 TDLAS、CRDS 优势明显；干净惰性气则几乎所有原理都能用，回到成本比较。
三问有多干。目标露点决定能用谁——要触及超低端，留在桌面上的基本只剩电容式、电解式与 CRDS；中等干燥度则选择面宽，让维护成本和响应速度去做最终裁决。
把这三问走完，「激光、冷镜、光腔衰荡到底是不是一回事」自然就清楚了：它们都在测同一件事，只是站在能力曲线和成本曲线的不同位置。
